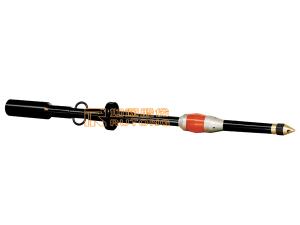

Cabeça de fluxo (Tubo de fluxo)

A cabeça de fluxo (tubo de fluxo) é um género de produto usado na cabeça de poço para a circulação e enchimento simultâneos durante o funcionamento do revestimento. Adicionalmente, pode ser conseguida uma rápida circulação mesmo quando não é instalado um bocal de revestimento. A força de funcionamento é reduzida graças à segurança, fiabilidade e resistência a fugas do produto. Ainda, o ambiente de funcionamento da cabeça de poço também é melhorada.

O sistema de perfuração de acionamento de topo do dispositivo de circulação e rejuntamento é fornecido com uma junta de ferramenta IF 4 ½, que está em linha com a junta desta ferramenta de circulação e enchimento. Felizmente, a junta de ferramenta pode ser mudada para adaptar-se a outros sistemas de perfuração com acionamento de topo. O equipamento de rejuntamento para campos petrolíferos com junta especial será anotado no pedido. O nosso dispositivo pode ser classificado na série L-FAC e série M-FAC de acordo com os diferentes diâmetros dos aplicáveis tubos. Se substituído com uma montagem de vedante, as ferramentas para enchimento e circulação podem ser usadas em tubos de diferentes diâmetros.

Parâmetros da cabeça de fluxo série L-FAC (7-20)
Revestimento Montagem de vedante (Mark)
Tamanho Peso (lb/ft) Diâmetro interno (mm) Fixador de vedante Elemento selante anel vedante
7 23 161.70 L-7 L-7-23# L-7
9 5/8 53.5 216.79 L-9 5/8 L-9 5/8-53.5# L-9 5/8
10 3/4 55.5 247.90 L-10 3/4 L-10 3/4-55.5# L-10 3/4
13 3/8 72 313.61 L-13 3/8 L-13 3/8-72# L-13 3/8
20 106.5 482.6 L-20 L-20-106.5# L-20

Parâmetros da cabeça de fluxo série M-FAC (51/2-7)

Revestimento Montagem de vedante (Mark)
Tamanho Peso (lb/ft) Diâmetro interno (mm) Fixador de vedante Elemento selante anel vedante
5 1/2 23 118.62 M-5 1/2 M-5 1/2-23# M-5 1/2
6 5/8 32 144.15 M-6 5/8 M-6 5/8-32# M-6 5/8
7 26 159.41 M-7 M-7-26# M-7

Em princípio, um anel vedante pode ser usado num revestimento com apenas um tamanho específico e espessura. No entanto, o anel vedante pode ser usado para outros tubos desde que a diferença entre os diâmetros internos não seja superior a 5mm. Por exemplo, o anel vedante para um revestimento de 53.5lb 9 5/8 (Diâmetro interno 216.79mm) pode também ser aplicado num revestimento de 47lb 9 5/8(Diâmetro interno 220.5mm). Se os clientes não possuírem requisitos especiais, oferecemos um revestimento para esta ferramenta de enchimento e circulação com os tamanhos e espessura de parede mencionados acima.
