Chaves flutuantes Tipo SDD

Descrição

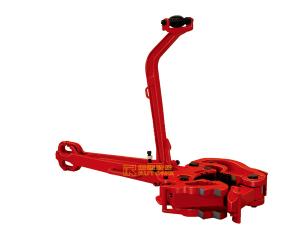

A chave flutuante tipo SDD é um dos produtos clássicos desenhados e fabricados com base nos requisitos especificados na norma API Esp. 7K. Com um tamanho de tubo de 4" a 17", o colar para tubo pode ser usado para içar vários tipos de tubos de perfuração, tubos de petróleo, juntas de revestimento, comandos, etc.

O torque máximo de aperto da chave flutuante pode ser de 100.000 pés/libras (135kN/m). O produto vem equipado um cabide tipo pescoço de ganso com uma haste de rosca de equilíbrio. Ao ajustar esta haste e o parafuso de cabeça quadrada, o por pode ser ajustado na horizontal. Como esta chave flutuante pode ser instalada facilmente e de forma conveniente, a intensidade de trabalho dos trabalhadores é reduzida.

Existem 5 mandíbulas equipadas neste dispositivo de içamento de tubos, para a aplicação em tubos de diferentes tamanhos. Particularmente, a mandíbula terminal #1 possui 3 orifícios de pinos da articulação especialmente desenhados e dois ombros de ferrolho, possibilitando um tamanho de tubo de 4" a 8 12".

Parâmetros técnicos das chaves flutuantes Tipo SDD
Modelo Nº de mandíbulas terminais Tamanho da mandíbula terminal Torque
polegadas kN•m Pés•libras
Chave flutuantes SDD No.1 4-8 1/2 135 100,000
No.2 8 1/2-12
No.3 12-15 100 75,000
No.4 15 3/4 135 100,000
No.5 16-17 80 60,000
