Cunhas rotativas para tubos de perfuração tipo DU

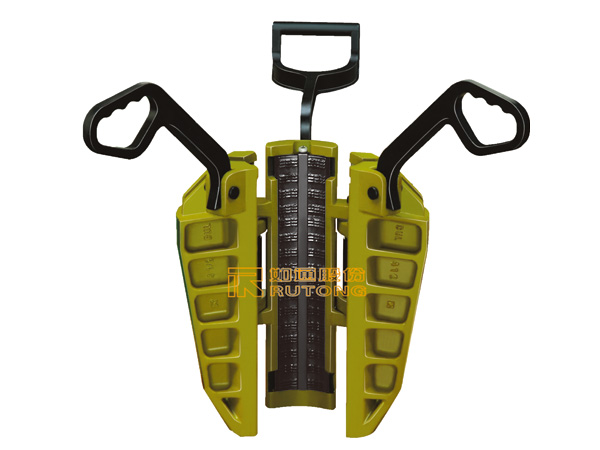

  • DU

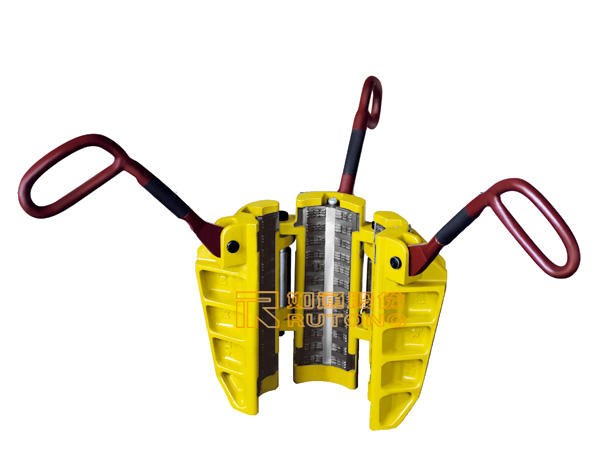

  • DUL

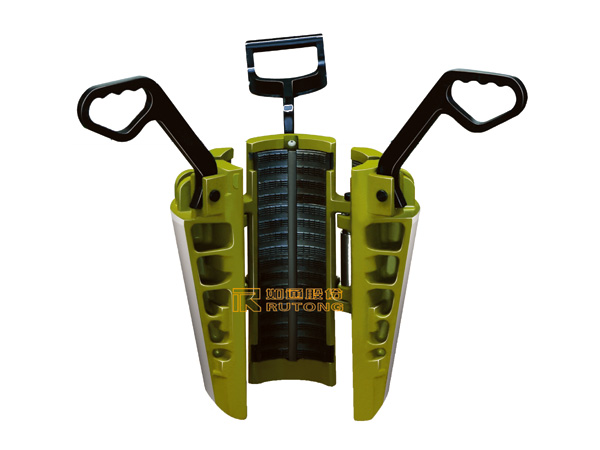

  • SDU

A cunha rotativa para tubos de perfuração tipo DU é um género de produto tradicional favorecido por alguns magnatas do petróleo. De acordo com o comprimento de contacto entre o inserto e o tubo, assim como o comprimento de contacto entre o cone traseiro e o inserto de revestimento, este tipo de equipamento para fixação de tubos pode ser classificado na série DU, série DUL e série SDU. A série DU pode ser usada num poço cuja profundidade máx. seja de 8000 pés. Para fixar tubos de perfuração pesados, a cunha rotativa para tubos de perfuração da série DUL é a sua melhor opção. Como a área de contacto do cone traseiro é maior, a força da cunha rotativa é superior.

A traseira do inserto é desenhada em forma de arco, o que possibilita uma instalação fácil e rápida. Ainda, também proporciona uma melhor centralização e melhor efeito de fixação. Com o mesmo corpo de cunha, o inserto da cunha rotativa para tubos de perfuração pode ser substituído para aplicação em diferentes tubos.

Parâmetros técnicos das cunhas rotativas para tubos de perfuração tipo DU
Modelo Tamanho do corpo da cunha 41/2
DU Diâmetro do tubo de perfuração Polegadas 23/8 27/8 31/2 4 41/2
mm 60.3 73.0 88.9 101.6 114.3
DUL Diâmetro do tubo de perfuração Polegadas 23/8 27/8 31/2 4 41/2
mm 60.3 73.0 88.9 101.6 114.3
SDU Diâmetro do tubo de perfuração Polegadas - - - - -
mm - - - - -
Modelo Tamanho do corpo da cunha 51/2
DU Diâmetro do tubo de perfuração Polegadas 31/2 4 41/2 5 51/2
mm 88.9 101.6 114.3 127 139.7
DUL Diâmetro do tubo de perfuração Polegadas 31/2 4 41/2 5 51/2
mm 88.9 101.6 114.3 127 139.7
SDU Diâmetro do tubo de perfuração Polegadas 31/2 4 41/2 5 51/2
mm 88.9 101.6 114.3 127 139.7
Modelo Tamanho do corpo da cunha 7
DU Diâmetro do tubo de perfuração Polegadas 41/2 5 51/2 65/8 7
mm 114.3 127 139.7 168.3 177.8
DUL Diâmetro do tubo de perfuração Polegadas - - - - -
mm - - - - -
SDU Diâmetro do tubo de perfuração Polegadas 41/2 5 51/2 65/8 7
mm 114.3 127 139.7 168.3 177.8
