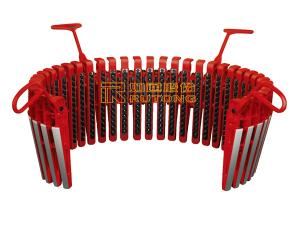

Cunhas para revestimento tipo CMS

Com múltiplos segmentos de cunha, a cunha para revestimento tipo CMS é fornecida com um cone padrão 1:3 ou um cone não padronizado 1:4. Combinando perfeitamente com buchas, insertos de revestimento e cunhas e insertos de revestimento específicos conforme a norma API Esp. 7K, este produto pode ser usado para fixar revestimento com um diâmetro externo de 4- ½'' a 42'' através do aumento ou diminuição dos segmentos de cunha, ou pela alteração da quantidade de botões circulares. De momento, a nossa empresa consegue oferecer a ferramenta para fixação de revestimentos em dois tipos: CMS-XL e UC-3, podendo ser as peças e componentes das mesmas intercambiados com outros de marcas internacionais famosas.

Amplamente usadas no mercado internacional, esta cunha de revestimento é uma ferramenta útil para o revestimento de funcionamento. O produto da série CMS-XL pode ser usada para fixar revestimentos cujo diâmetro é de 4.1/2'' a 30'' (114.3-762mm). Como o botão circular é fornecido com uma faixa para botão, a fiabilidade, segurança e a força de contacto entre a cunha e revestimento são melhoradas. Ainda, a área de contacto é razoavelmente controlada para reduzir o desgaste do revestimento.

Parâmetros técnicos das cunhas para revestimento tipo CMS
Diâmetro externo do revestimento Polegadas 4 1/2 -5 5 1/2 -6 6 5/8 7 7 5/8 8 5/8 9 5/8 10 3/4
mm 114.3-127 139.7-152.4 168.3 177.8 193.7 219.1 244.5 273.1
Peso kg 76 71 89 83.5 75 82 87 95
lb 168 157 196 184 166 181 192 209
Quantidade de segmentos 9 9 12 12 12 13 14 15
Nº de insertos de revestimento configurados API ou No.3 No.2
Diâmetro externo do revestimento Polegadas 11 3/4 13 3/8 16 18 5/8 20 24 26 30
mm 298.5 339.7 406.4 473.1 508 609.6 660.4 762
Peso kg 118 117 140 166.5 174 201 220 248
lb 260 258 308 367 383 443 486 546
Quantidade de segmentos 17 18 21 25 26 30 33 37
Nº de insertos de revestimento configurados No.1 Combinado com a relevante bucha de revestimento
