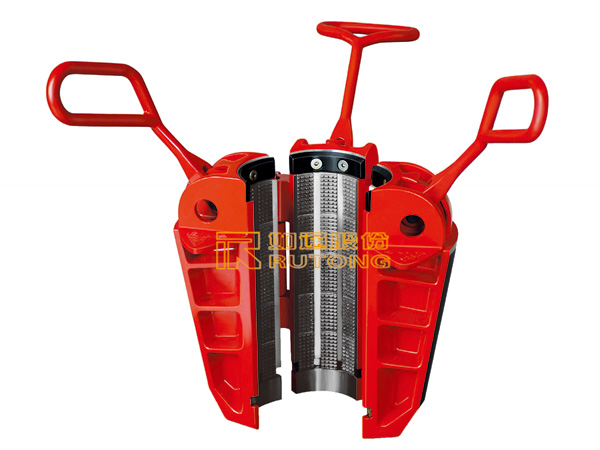

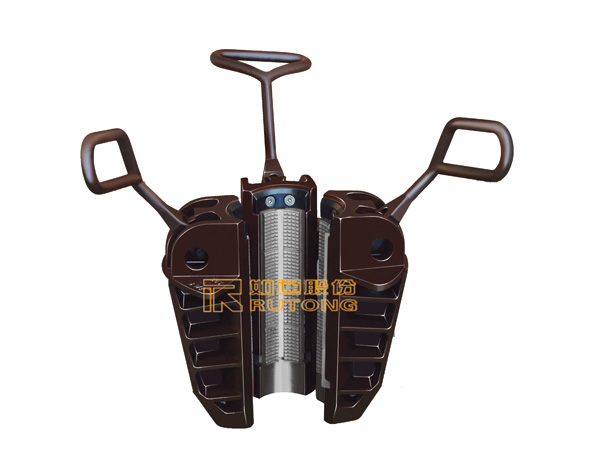

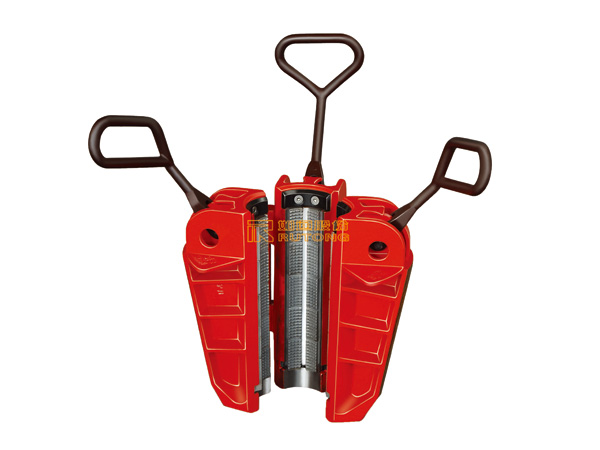

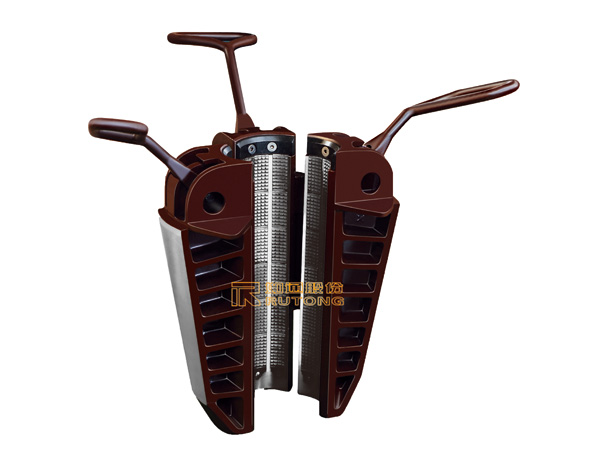

Cunhas rotativas para tubos de perfuração tipo SD

  • SDS
  • SDXL
  • SDML
  • SDML
inquiry form

A cunha rotativa para tubos de perfuração tipo SD é um dos produtos mais amplamente aplicados e favoritos produtos dos nossos clientes para a perfuração de poços de petróleo. De acordo com o comprimento de fixação, este tipo de produto pode ser classificado no tipo Curto (SDS), tipo Médio Longo (SDML) e tipo Extra Longo (SDXL), que são usados em poços rasos, poços de média profundidade e poços profundos, respetivamente.

Desenhado com 3 peças de corpo de cunha rotativa e um cone padrão 1:3, este dispositivo de suporte de tubos de suporte consegue perfeitamente combinar com uma bucha e inserto de revestimento de acordo com a norma API. Através da combinação de diferentes corpos de cunha e adequados insertos, a cunha para tubos de perfuração pode ser usada para apoiar tubos de perfuração com um diâmetro externo de 2-3/8'' a 7''. De momento, podemos fornecer cunhas rotativas de tubos de perfuração dos tipos SD, DU, W e B. as peças suplentes desses tipos (com exceção do tipo W) são intercambiáveis com outros de marcas internacionais famosas. Através da substituição dos insertos da cunha rotativa para tubos de perfuração, a aplicação em diferentes tubos com vários diâmetros é possível (por favor consulte os parâmetros técnicos).

Parâmetros técnicos das cunhas rotativas para tubos de perfuração tipo SD
Modelo Tamanho do corpo da cunha 31/2 41/2 5
SDS Diâmetro do tubo de perfuração Polegadas 23/8 27/8 31/2 31/2 4 41/2 4 41/2 5
mm 60.3 73.0 88.9 88.9 101.6 114.3 101.6 114.3 127
Peso kg 53.1 50.3 48.5 64.9 61.7 57.6 82 79 75
lb 117 111 107 143 136 127 181 174 165
SDML Diâmetro do tubo de perfuração Polegadas 23/8 27/8 31/2 31/2 4 41/2 4 41/2 5
mm 60.3 73.0 88.9 88.9 101.6 114.3 101.6 114.3 127
kg 87.5 85.3 81.6 94 90.3 85.3 92.5 88.9 84
lb 193 188 180 207 199 188 204 196 185
SDXL Diâmetro do tubo de perfuração Polegadas - - - 31/2 4 41/2 4 41/2 5
mm - - - 88.9 101.6 114.3 101.6 114.3 127
kg - - - 103.9 99.3 93 107.5 103 96.6
lb - - - 229 219 205 237 227 213
Modelo Tamanho do corpo da cunha 51/2 57/8 7
SDS Diâmetro do tubo de perfuração Polegadas - - - - - - - - -
mm - - - - - - - - -
Peso kg - - - - - - - - -
lb - - - - - - - - -
SDML Diâmetro do tubo de perfuração Polegadas 41/2 5 51/2 - 53/4 57/8 - 65/8 7
mm 114.3 127 139.7 - - - - - -
kg 101 97 92 - - - - - -
lb 223 214 203 - - - - - -
SDXL Diâmetro do tubo de perfuração Polegadas 4 41/2 51/2 - 53/4 57/8 - 65/8 7
mm 114.3 127 139.7 - 146.05 149.2 - 168.3 177.8
kg 116 111 112 - -
lb 256 245 247 - -
