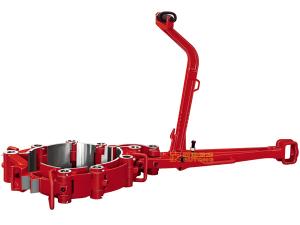

Chave flutuante para tubos de revestimento de grande diâmetro

A chave flutuante para tubos de revestimento de grande diâmetro é especialmente concebida para enroscar, apertar ou desapertar e juntar tubos de revestimento para grandes poços com uma grande saída de petróleo. De forma similar a outros produto, o design e produção deste item está em plena concordância com a norma API Esp. 7K.

Possuindo o mesmo comprimento de braço de torque e montagem de suspensor que a chave flutuante tipo B, este equipamento para perfuração de poços é concebida para revestimento de funcionamento. A perfuração de poços, ou aperto ou desaperto de tubos com este produto (fornecida com mandíbula de chave flutuante para tubos de revestimento) não é recomendado. Composta por uma longa mandíbula, mandíbulas de travamento e muitas mandíbulas articuladas, a chave flutuante pode usado como aperto de tubos de revestimento com um diâmetro de 13 3/8" – 25 2/2" e 25 ½" – 36" através do ajuste da quantidade e localização da mandíbula de articulação nº 7, nº 8 e nº9.

Parâmetros técnicos da chave flutuante para tubos de revestimento de grande diâmetro

Tabela I

Nº de articulações da mandíbula Diâmetro do tubo aplicável Torque estimado
Polegadas mm kNm
9, 8 133/8-141/2 340-368.3 35
8, 7 141/2-16 368.3-406.4
8, 9, 9 16-171/2 406.4-444.5
8, 9, 7 171/2-19 444.5-482.6
7, 8, 7 19-20 482.6-508
9, 8, 9, 7 20-211/2 508-546.1
9 , 7, 8, 7 211/2-23 546.1-584.2
9, 9, 8, 7, 7 24-251/2 609.6-647.7
9, 8, 7, 7, 7 251/2-27 647.7-685.8
8, 7, 7, 7, 7 27-281/2 685.8-723.9
9 , 9, 8, 7, 7, 8 281/2-30 723.9-762
9, 7, 7, 7, 7, 8 30 762

Tabela II

Nº de articulações da mandíbula Diâmetro do tubo aplicável Torque estimado
Polegadas mm kNm
9, 8, 7, 7, 7 251/2-27 647.7-685.8 55
8, 7, 7, 7, 7 27-281/2 685.8-723.9
9 , 9, 7, 7, 7, 8 281/2-30 723.9-762
9, 7, 7, 7, 7, 8 30-315/8 762-803.3
8, 9, 8, 9, 7, 7, 7 311/2-33 800.1-838.2
7, 9, 8, 9, 9, 7, 8, 9 33-341/2 838.2-876.3
8, 7, 7, 9, 9, 8, 8, 8 341/2-36 876.3-914.4
